Wireless M-Bus Modul ESYS-WM20

Überblick

Wireless M-Bus Modul ESYS-WM20

ESYS-WM20
Wireless M-Bus Modul

Das Modul ESYS-WM20 dient als Erweiterungsmodul und ist zertifiziert für die Baureihen Q3A, Q1A, Q3M und T3M. Das Modul stellt die Kommunikation zwischen dem Stromzähler und einer Datensammelstelle (Gateway) her. Dieses Modul ist nicht für die Kommunikation der Modelle Q3D, Q3C, Q3S, T3C, T3D mit einem Gateway zugelassen, da in diesen Kombinationen keine Tarifanwendungsfälle festgelegt und zugelassen wurden.
Die Stromzähler verfügen über eine optische Messstellenbetreiber Schnittstelle D0 und senden die Daten über das SML-Protokoll (Smart Message Language) an das Modul. Das Modul liest die Daten aus und überträgt die Datensätze per Funk nach dem Wireless M-Bus Standard (DIN EN 13757-4, DIN EN 13757-3) an das Gateway. Die Daten werden gemäß den Vorgaben des BSI im Encryption Mode 7 verschlüsselt. Die Spannungsversorgung der Module erfolgt über einen integrierten Steckverbinder direkt vom Stromzähler.

Wireless M-Bus Modul ESYS-WM20

Merkmale

Bis zu 500 m Reichweite im freien Feld, bis zu 30 m in Gebäuden (Ungünstige Umgebungsbedingungen können die Reichweite stark verringern)

OMS Standard mit AES128-Datenverschlüsselung, Encryption Mode 7, gemäß BSI TR 03109-1

Folgende Parameter können kundenspezifisch voreingestellt werden:

  • Abgestufte Sendeleistung
  • Schlüssel für AES128-Verschlüsselung

Folgende Parameter sind fest vorgegeben:

  • Wiederholrate des Datentelegramms = 20 Sek.
  • Wiederholrate des Telegramms mit statischen Informationen = 300 Sek.
  • Identifikationsnummer (Moduladresse) ist Bestandteil der Herstellerübergreifenden Identifikationsnummer

Verwendbar für folgende Tarifanwendungsfälle:

  • Tarifanwendungsfall TAF1, „Datensparsame Tarife“
  • Tarifanwendungsfall TAF2, „Zeitvariable Tarife“ für Tarifstufenbreiten ≥ 45 Minuten
  • Tarifanwendungsfall TAF6, „Ablesung von Messwerten im Bedarfsfall“
  • Tarifanwendungsfall TAF7, „Zählerstandsgangmessung“

Dieses Funkmodulmodul entspricht der Richtlinie 2014/53/EU ("RED").

Dieses Funkmodul besitzt eine nationale Zulassung, da Zusatzgeräte für Zähler nicht in der Europäischen MessgeräteRichtlinie („MID“) geregelt sind. Eine Zulassung für andere europäische Länder muss bei den Behörden des jeweiligen Landes erfragt werden.

Details

Modulart:

  • Wireless M-Bus Funkmodul für 868 MHz (SRD-Band) gemäß DIN EN 13757-4 und DIN EN 13757-3
    Baumustergeprüft, verwendbar für TAF 1, 2, 6, 7

Ausführungen:

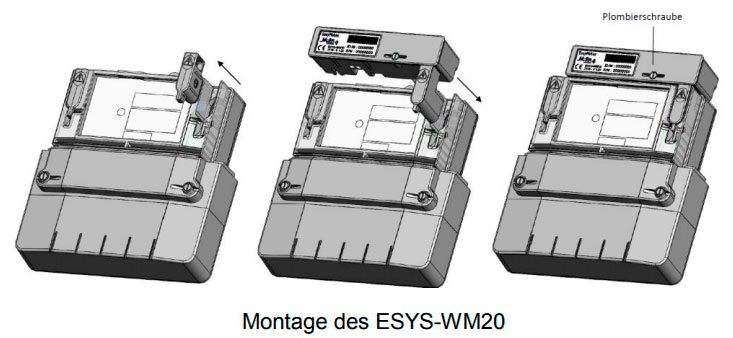

  • Mit einem festen Steckverbinder (Jumper) für Versorgung über Phase L3 (Eigenverbrauch des Moduls nicht gezählt)

Übertragungsart:

  • T1 Mode (unidirektional)

Verschlüsselung:

  • nach OMS, AES128 Encryption Mode 7, gemäß BSI TR 03109-1

Sendeleistung:

  • -5 dBm, 0 dBm, +5 dBm, +9 dBm (bei Bestellung wählbar)

Antenne:

  • integriert

Mittenfrequenz:

  • typ. 868,95 MHz

Chiprate:

  • 100 kcps (typ.)

Datenübertragungsrate:

  • 100 * 2/3 kbps (3-aus-6 Codierung)

Relative Sendedauer (duty cycle):

  • max. 0,1 %

Datensende-Intervall:

  • 20 s

Nennspannung Un:

  • 230 V

Eigenverbrauch:

  • ca. 0,85 W (< 3 VA)

Datenschnittstelle zum Zähler:

  • IR-optisch über MSB-DSS, Protokoll SML 1.04,
    für Baureihen Q3M, Q3A, T3M, Q1A,
    nicht geeignet für Q3Ax10x0 V10.03

Überspannungsfestigkeit:

  • > 8 kV

Temperaturbereich:

  • -25° C bis +55° C

Schutzart:

  • IP 51 (Montage in Innenräumen)

Benutzersicherung:

  • Plombe oder Siegeletikett

Konformität:

  • DIN EN 300220, DIN EN 301489, DIN EN 60950,
    DIN EN 13757-4, DIN EN 13757-3, BSI TR 03109-1, OMS 4.1

Gewicht:

  • ca. 80 g

Maße:

  • Aufbaumaß ca. 131x28x51 mm (ohne Stecker)

vollständiger Kundenname

Datum

Bearbeiter

Folgende Parameter müssen angegeben werden:

- Kundenname

- Datum

- Bearbeiter

Unveränderliche Einstellungen

Wireless M-Bus Adresse 8-stellige Seriennummer
Verschlüsselung Mode 7 nach BSI TR 03109-1, mit AFL

Datentelegramm


Datentelegramm alle 20 Sekunden
Statische Informationen alle 5 Minuten


Registrierperiode alle 15 Minuten
Übertragungsintervall alle 2 Minuten
Akzeptanzfenster 9 Sekunden
Profilintervall 6 Sekunden
Notwendige Anzahl an Werten im Kompaktprofil 62 Messwerte

Schlüsselvergabe


Der Schlüssel wird für jedes Modul automatisch vergeben (nur Zahlen)


Der Schlüssel wird für jedes Modul automatisch vergeben (Zahlen-Buchstaben Kombination)


Der Schlüssel wird für jedes Modul automatisch vergeben (HEX-Format)


Wird diese Option gewählt, so wird für dieses Lieferlos ein einheitlicher Schlüssel nach Kundenwunsch vergeben

Ausgangsleistung


Das Funkmodul und der Empfänger (Smart Meter Gateway) befinden sich räumlich sehr nahe beisammen (z. B. an einer gemeinsamen Installationswand oder innerhalb eines gemeinsamen Schaltschrankes)


Das Funkmodul und der Empfänger (Smart Meter Gateway) befinden sich nur wenige Meter entfernt voneinander in einem gemeinsamen Raum und sind dort an einer Wand oder in einem Schaltschrank aus HF-durchlässigem Kunststoffmaterial angebracht


Das Funkmodul und der Empfänger (Smart Meter Gateway) befinden sich in benachbarten Räumen und sind dort an einer Wand oder in einem Schaltschrank aus HF-durchlässigem Kunststoffmaterial angebracht


Das Funkmodul und der Empfänger (Smart Meter Gateway) befinden sich weit voneinander entfernt oder sind in voneinander getrennten Schaltschränken aus Metall angebracht, oder es befinden sich armierte Betondecken bzw. -wände zwischen dem Funkmodul und dem Empfänger
