Messwandlerzähler T3M (V9.09)

Überblick

Messwandlerzähler T3M (Software Version 9.09)

T3M (Software Version 9.09)
Messwandlerzähler

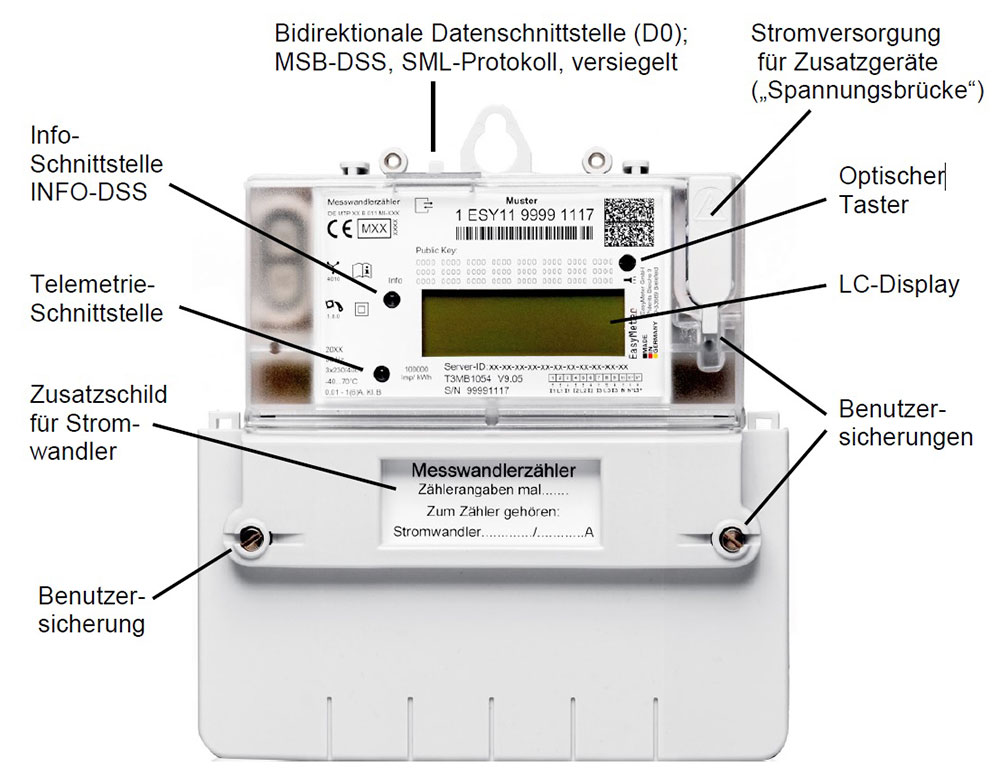

Produktbeschreibung:
Die Zählergehäuse sind verschweißt und als „Sealed-forever“ Geräte ausgeführt. Hinweis: Die mechanischen Schnittstellen, die Spannungsschnittstellen und die D0-Schnittstelle sind nicht patentiert oder herstellerseitig geschützt. Auf Wunsch werden weitere Detailzeichnungen und Spezifikationen zur Verfügung gestellt. Die Geräte weisen eine bidirektionale D0-Schnittstelle nach DIN EN 62056 auf, welche Daten in Form des SML-Protokolls ausgibt (Smart Message Language).

Sicherheitshinweise:
Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen.

Verwendung:
Verwendung als 3-Phasen-, 4-Leiter-Zähler, halbindirekt messend, in Verbindung mit Messwandler nach DIN EN 50470 in Zählerplatzsystemen mit Zählerräumen nach DIN VDE0603 Teil 1, DIN 43853.

Messwandlerzähler T3M (Software Version 9.09)

Merkmale

Funktionalität nach FNN-Lastenheft EDL V1.2

Robustes Messprinzip

  • Strommessung über Transformer
  • Kapazitives Netzteil mit hochohmiger Netzankopplung
  • keine Varistoren

Weitgehend frequenzunabhängiges Messwerk

  • Nachweis für 2 kHz bis 150 kHz gemäß CLC/FprTR 50579:2012

Geringe Verluste und niedrige Eigenerwärmung

Tarifsteuerung nur über MSB-Schnittstelle

Rollierende Infozeile

  • Inhalte teils konfigurierbar über MSB-Schnittstelle
  • Bedienung für Netztverbraucher mittels optischem Aufruftaster mit PIN-Schutz und Tacho-Nullstellung
  • Momentanleistung (W) permanent oder mit PIN
  • historische Energiewerte (kWh) für Tag, Woche, Monat, Jahr, Speichertiefe über zwei Jahre gemäß MsbG §61 mit Zugriffschutz per PIN (EDL 24)

Bidirektionale MSB-Schnittstelle (D0)

  • Protokoll nach SML V1.04
  • Funktionalität nach FNN Lastenheft EDL V1.2
  • Jede Sekunde Übertragung der ID-Nr., Zählerstände, Phasen- und Summenleistung
  • Ausgabe der Effektivspannungswerte möglich

Unidirektionale Info-Schnittstelle

  • Protokoll nach SML 1.04
  • Funktionalität nach FNN Lastenheft EDL V1.2

Erweiterbar durch Aufsteckmodule / Kommunikationsadapter

  • als Erweiterung zum Intelligenten Messsystem nach dem MsbG
  • für sonstige Kommunikation, Zusatzfunktionen, usw.
  • Spannungsversorgung der Module über EasyMeter Spannungsbrücke aus U3 und N oder über Zusatzklemmen 8‘/11‘
  • ESYS-WM20 wireless M-Bus Kommunikations-Adapter für TAF 1, 2, 6.*1)
    *1) nach Erweiterung der Zulassung auch für T3M

Details

Zählerart:

  • halbindirekt messender Wandlerzähler für Drehstrom

Zählertyp:

  • Wirkleistungszähler für 1(6) A
  • Innenschaltung 4010 oder 4110 nach DIN 43856

Genauigkeitsklasse:

  • Energiewerte in Klasse B oder Klasse C gemäß EN 50470
  • Spannungseffektivwerte in Klasse B

Nennspannung Un:

  • 3 x 230 V / 400 V (4 Leiter)

Eigenverbrauch:

  • Spannungspfad: < 0,6 W (< 2,5 VA) pro Phase

Ausführungen:

  • Bezugszähler (mit Rücklaufsperre)
  • Zweirichtungszähler
  • Lieferzähler (mit und ohne Rücklaufsperre)

Anzeige:

  • 2-zeiliges LC-Display nach FNN Lastenheft EDL V1.2
  • 1. Zeile mit 6 Stellen für Energieanzeige in kWh
  • 2. Zeile für Info-Anzeige (Leistung, Tarif-Nutzungsdauer, historische Energiewerte)

Datenschnittstellen:

  • bidirektionale MSB- und unidirektionale Info-Schnittstelle
  • Impuls-Schnittstelle mit 100.000 Imp./kWh
  • Tastkopfblech für die Info-Schnittstelle

Anzahl der Tarifregister:

  • 1 Tarifregister T0 (Eintarif-Bezugs- oder Lieferzähler)
  • 2 Tarifregister T0 (Eintarif-Zweirichtungszähler)
  • 2 Tarifregister T1, T2 (Zweitarif-Bezugszähler)
  • 3 Tarifregister T1, T2 (Zweitarif-Zweirichtungszähler), T0 in Lieferrichtung
  • Tarifschaltung nur über MSB-DSS möglich

Überspannung:

  • > 8 kV (typisch 12 kV)

Temperaturbereich:

  • -40° C bis +70° C

Sicherheit / Schutz:

  • Schutzklasse II, Schutzart IP 54

Gewicht:

  • ca. 1,0 kg

Typenschlüssel

Konfigurations-Matrix

vollständiger Kundenname

Datum

Bearbeiter

Folgende Parameter müssen angegeben werden:

- Typenschlüssel

- Kundenname

- Datum

- Bearbeiter

- Eigentumsnummer

- Barcode

- Klemmendeckel

- Elektronischer Lieferschein

Schutz


Die Pin-Codes werden für jeden Zähler individuell vergeben


Wird diese Option gewählt, so wird für dieses Lieferlos eine einheitliche Pin-Nummer nach Kundenwunsch vergeben


Zum Zeitpunkt der Auslieferung ist der Pin aktiviert. Der Pinschutz kann durch die Taschenlampenfunktion oder durch ein MSB-Kommando nachträglich geändert werden


Wird diese Option gewählt, so wird nach 120 Sekunden nach der letzten Eingabe, der Pin-schutz aktiv. Auch wenn der Pinschutz deaktiviert wurde!

Anzeige


Die Displayanzeige folgt strikt den Vorgaben nach FNN Lastenheft EDL V1.2


Eine permanente Anzeige der Leistung wird aktiviert. Die Leistung wird ständig, auch bei aktiviertem PIN-Schutz angezeigt.


Anzeige der Leistung nach FNN-Lh aktivieren. Die Leistung wird angezeigt, ggfs. muß vorher der PIN-Code eingegeben werden, bei automatischem Rückfall in den geschützten Modus wird die Leistung anschließend nicht mehr angezeigt.


Ein Zählerstand ähnlich dem Tageskilometerzähler im Auto wird angezeigt. Dieser Zähler kann jederzeit durch den Endkunden rückgesetzt werden.


Historische Werte für die Zeitspanne 1 Tag, 1 Woche, 1 Monat und 1 Jahr werden im Display angezeigt. Diese Werte können jederzeit durch den Endkunden rückgesetzt werden sofern dies zugelassen ist (s.u.).


Ermöglicht die Löschung der historischen Werte durch die Taschenlampenfunktion.


Ist diese Option aktiviert, kann der PIN-Schutz vom Endkunden selbst deaktiviert werden.


Ist diese Option aktiviert, kann der Endkunde das herstellerspezifische INFO-Telegramm (de)aktivieren. Dieses enthält mehr und genauere Infomationen.


Im Auslieferzustand wird nur das Summentarifregister (T0) angezeigt. Wird ein Tarifsteuersignal (per MSB oder Klemme 13/15) ausgelöst, so schaltet die Anzeige dauerhaft in den Mehrtarifmodus um.

Schnittstellen


Hier können Sie die Ausgabe eines Eigentumsnummern-Feldes für das MSB- und INFO-Telegram auswählen. Dazu können Sie eine Liste mit kundenspezifischen Eigentumsnummern mitteilen. Wenn Sie keine Liste mitteilen, wird an dieser Stelle die herstellerübergreifende Identifikationsnummer ausgeben.


Dieser Parameter ist sowohl für die MSB-Schnittstelle als auch für die INFO-Schnittstelle wirksam.


Die Ausgabe der Einzelleistungen auf der INFO-Schnittstelle kann durch diese Option permanent aktiviert werden.

MSB-Telegramm Inhalt

ESYServer IDEnergie [kWh + 7NKS]P sumP 1P 2P 3Public KeyEigentumsnummerU 1U 2U 3Konfig

INFO-Telegramm Inhalt (Standard Telegramm)

ESYServer IDEnergie [kWh + 0NKS]Konfig

INFO-Telegramm Inhalt (ggfs. nach PIN-Eingabe)

ESYServer IDEnergie [kWh + 7NKS]P sumP 1P 2P 3U 1U 2U 3EigentumsnummerKonfig

Eigentumsnummer

Barcode

Eigentumsvermerk (optional)

Klemmendeckel

Elektronischer Lieferschein

×
